Závěsy na vidlici, závěsná ramena

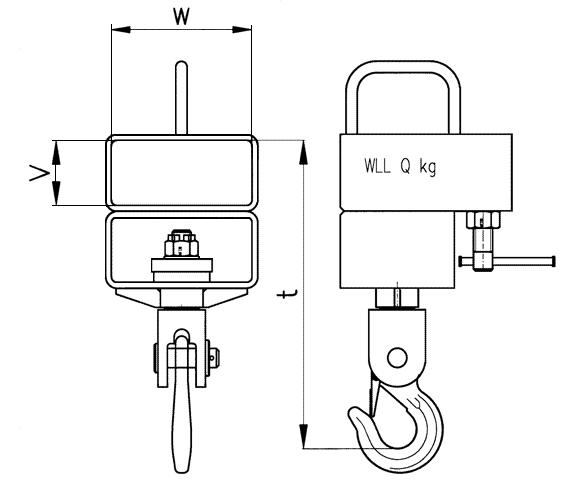

Závěs na vidlici VZV jednoduchý ZV1 Q je závěsné zařízení, upravené pro nasunutí a zajištění na jednu vidlici vysokozdvižného vozíku a je určené pro manipulaci s břemeny o max. hmotnosti Q(kg) pomocí vysokozdvižného vozíku ve skladech nebo ve strojních či stavebních provozech. Pro použití určitého typu Závěsu je nutno přihlédnout k typu vysokozdvižného vozíku, k jeho parametrům a průřezu vidlice, který musí být menší, než údaj W x V. Závěsný hák je osový s pojistkou a otočně uložen ve valivém ložisku. Valivé uložení umožní snadné otáčení zatíženého háku při dovoleném odklonění osy háku 5° od svislice

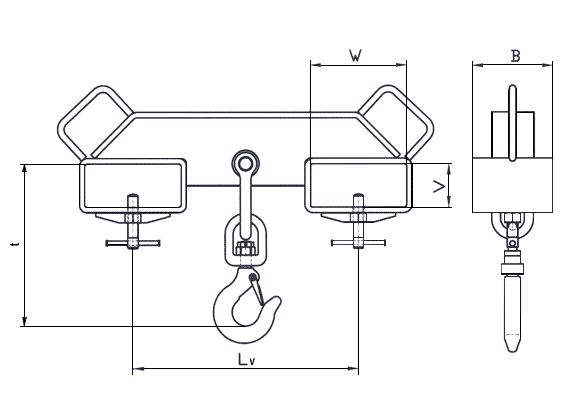

Závěs na vidlice VZV dvojitý s otočným hákem ZV2OH Q/L je zařízení, upravené pro nasunutí a zajištění na obě vidlice vysokozdvižného vozíku a je určené pro manipulaci s břemeny o max. hmotnosti Q(kg) pomocí vysokozdvižného vozíku ve skladech nebo ve strojních či stavebních provozech. Pro použití určitého typu Závěsu je nutno přihlédnout k typu vysokozdvižného vozíku, k jeho parametrům a průřezu vidlice, který musí být menší, než údaj W x V. Závěsný hák je otočný a je zavěšen v pevném závěsu.

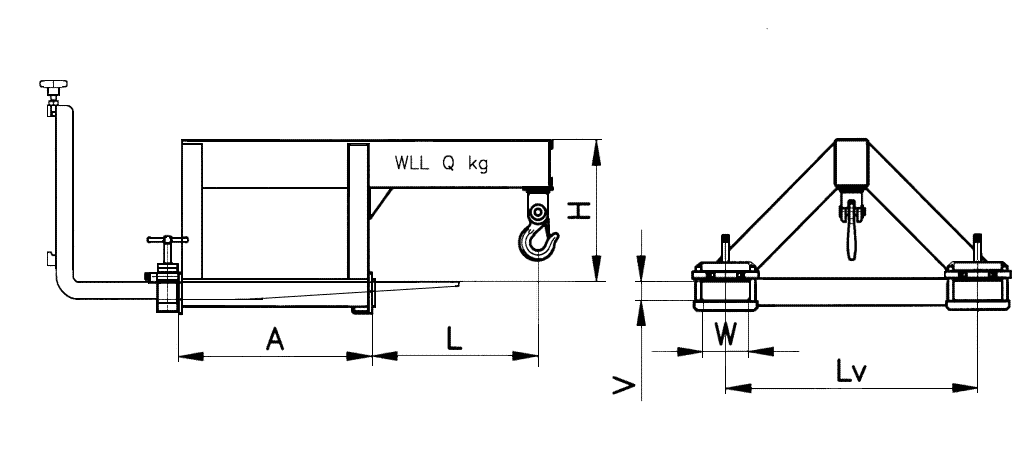

Závěs na vidlice VZV dvojitý předsunutý ZV2P Q/Lv/L je zařízení, upravené pro nasunutí a zajištění na obě vidlice vysokozdvižného vozíku a je určené pro manipulaci s břemeny o max. velikosti Q(kg) pomocí vysokozdvižného vozíku ve skladech nebo ve strojních či stavebních provozech. Závěs je proveden tak, že závěsný hák je předsunut na vyložení L(m). Závěsný hák je osový s pojistkou, který je otočně uložen ve valivém ložisku. Valivé uložení umožní snadné otáčení zatíženého háku při dovoleném odklonění osy háku 5° od svislice.

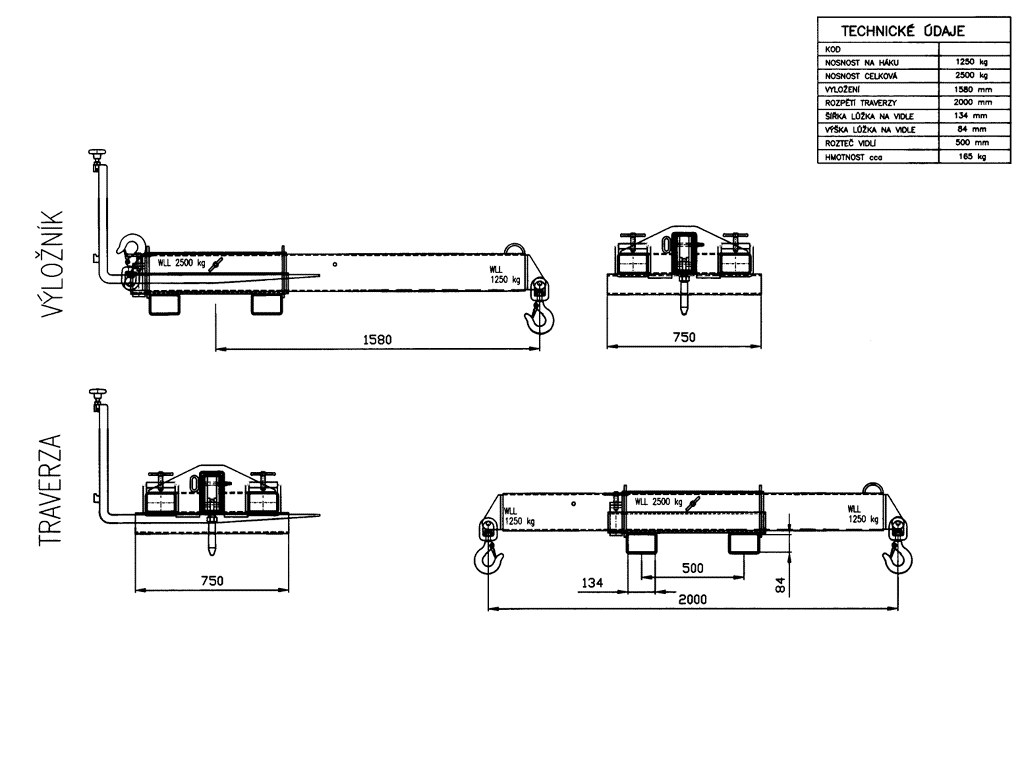

Závěsné rameno univerzální na vidlici ZRUV Q/L je zařízení upravené pro nasunutí na vidlice vysokozdvižného vozíku a určené pro zavěšování uchopovacích (nebo závěsných) prostředků při manipulaci s břemeny pomocí vysokozdvižného vozíku ve skladech nebo ve strojních či kamenických provozech, příp. i na jiných pracovištích. Nosnou částí je výložník s rozpětím 2000 mm, na jehož koncích jsou zavěšeny háky s pojistkou. Lůžko pro tento výložník je provedeno tak, že Závěs lze nasadit na vidlice ve dvou polohách, navzájem kolmých. Protože je výložník uložen v lůžku suvně se zajištěním ve dvou polohách, lze pouze přesunutím a zajištěním výložníku uprostřed nebo na kraji podle toho, zda je Závěs nasazen s výložníkem ve směru vidlic nebo kolmo na směr vidlic, získat uspořádání s výložníkem nebo traverzou.
